Le circuit de dégazage, je l'ai un peu fait au pif sur ma voiture, il faudra que je me penche sérieusement dessus donc je suis preneur de toute infos ou critique (polies svp j'suis sensible ).
En gros pour l'instant le circuit est comme suit :
-une boite bugpack avec une séparation en mousse pour filtrer entre les 2 niveaux
-a l'étage inférieur sont reliés, le cache-culbu gauche le remplissage d'huile origine, la bâche à huile (prise centrale)
-à l'étage supérieur les 2 filtres à air pour mettre en légère dépression l'étage inférieur et aspirer les vapeurs d'huile
-le cache culbus droit est directement reliés à la bâche (prise latérale)
A voir à l'usage comment ça fonctionne. Si j'ai tout pigé il faudrait une boite de dégazage uniquement pour la bâche, j'ai fait au plus simple/économique avec le matos dont je disposais
Carter sec
- dirty-pierrot
- Membres confirmés
- Messages : 714
- Enregistré le : 16 avr. 2008, 18:28
- Votre German : 1302 evo 4.2
- Moteur : 1915
- Localisation : Echirolles (38)
-
- Membres confirmés
- Messages : 719
- Enregistré le : 02 avr. 2008, 13:58
- Moteur : projet 1620 turbo
- Localisation : le fenouiller en vendée 85
Re: Carter sec
ta bache remplit le moteur par gravité
les clapets anti retour ont plusieurs tailles a toi de définir ceux que tu as besoin en fonction du débit qu'ils peuvent laisser passer.
0.5 bar est la pression mini pour décoller la bille mais tu peux régler la pression en agissant sur le ressort interne.
les clapets anti retour ont plusieurs tailles a toi de définir ceux que tu as besoin en fonction du débit qu'ils peuvent laisser passer.
0.5 bar est la pression mini pour décoller la bille mais tu peux régler la pression en agissant sur le ressort interne.
- dirty-pierrot
- Membres confirmés
- Messages : 714
- Enregistré le : 16 avr. 2008, 18:28
- Votre German : 1302 evo 4.2
- Moteur : 1915
- Localisation : Echirolles (38)
Re: Carter sec
Si j'ai tout compris, le clapet se met entre la bache et le moteur. Donc il ne fait pas fonction "anti-retour" car il est utilisé toujours dans le même sens il faut juste qu'il se ferme lorsque que le moteur est arrêté et qu'il soit passant quand le moteur tourne.
Du coup pour le réglage, sa ce complique non ?
Je crois que j'aime bien ma vanne manuelle finalement...
Du coup pour le réglage, sa ce complique non ?
Je crois que j'aime bien ma vanne manuelle finalement...
-
- Membres confirmés
- Messages : 719
- Enregistré le : 02 avr. 2008, 13:58
- Moteur : projet 1620 turbo
- Localisation : le fenouiller en vendée 85
Re: Carter sec
la meilleure solution est là
Superflo a écrit :Ou alors une bonne vieille vanne manuelle qui risque pas deconner avec un microswitch qui te coupe le solénoïde du démarreur. Vanne oubliée fermée : pas possible de démarrer.
- dirty-pierrot
- Membres confirmés
- Messages : 714
- Enregistré le : 16 avr. 2008, 18:28
- Votre German : 1302 evo 4.2
- Moteur : 1915
- Localisation : Echirolles (38)
Re: Carter sec

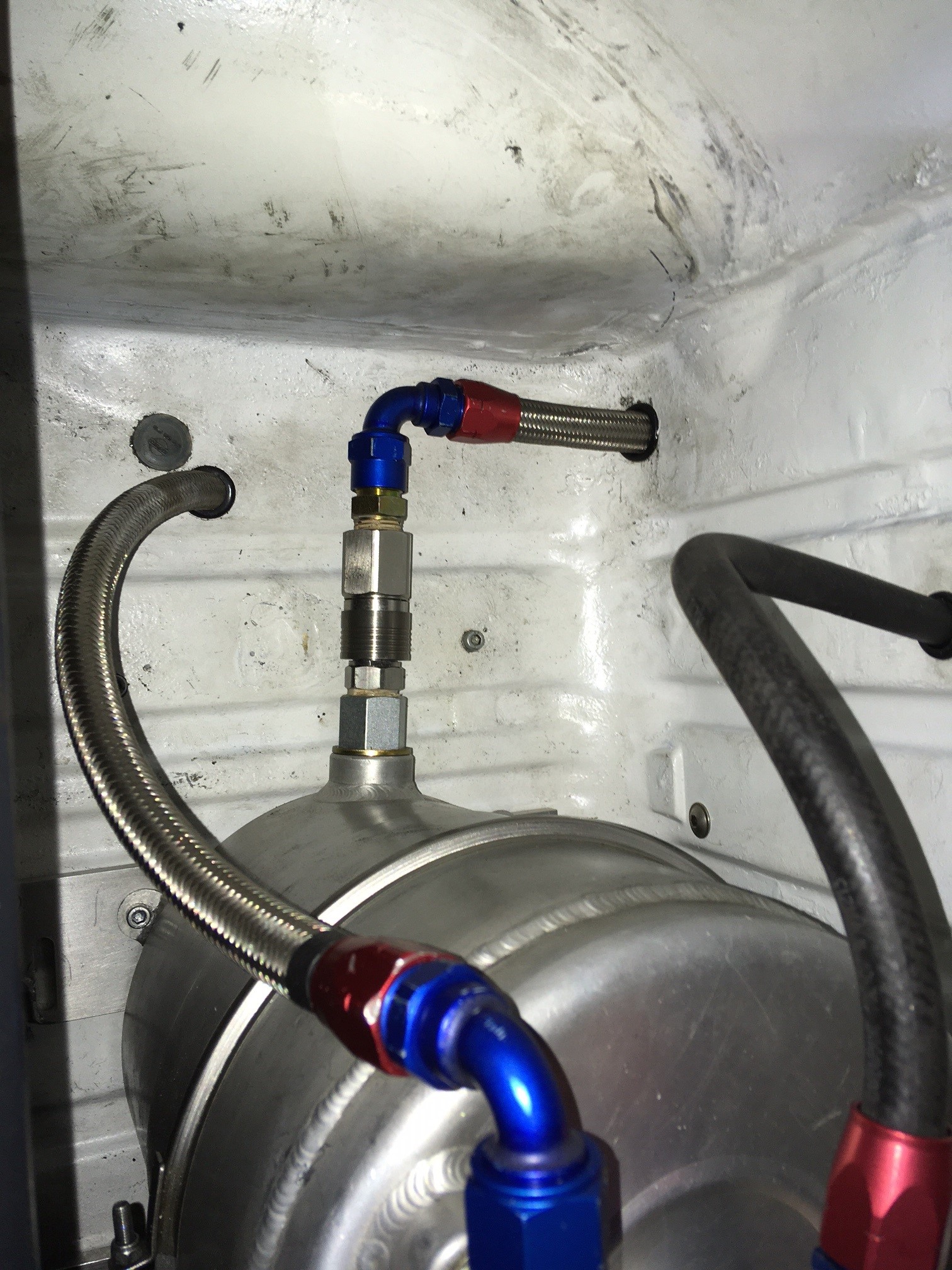

J'ai récupéré au boulot des raccords rapides avec clapets anti-retour (sur une machine qui partait à la benne), j'en ai monté un sur la sortie de bâche à huile. Pour la vidange je pourrais sortir la bâche de la voiture et la vider et remplir avant de la remettre en place.
C'est un peu encombrant car il a fallu mettre des adaptateur entre les raccord JIC et BSP. Mais ça fonctionne
C'est un peu encombrant car il a fallu mettre des adaptateur entre les raccord JIC et BSP. Mais ça fonctionne
- Benoit
- Admin
- Messages : 6077
- Enregistré le : 14 sept. 2007, 00:21
- Votre German : Cox 1200 de 74
Bay Window de 78 - Moteur : Combi EJ25. Cox EJ20G
- Localisation : 74
Re: Carter sec
pas mal. question pression, ça joue?
- dirty-pierrot
- Membres confirmés
- Messages : 714
- Enregistré le : 16 avr. 2008, 18:28
- Votre German : 1302 evo 4.2
- Moteur : 1915
- Localisation : Echirolles (38)
Re: Carter sec
Non aucun changement de pression
