1915 turbo

Bon, les 1200/1300 d'orig sont pas vraiment dans le ton...
Avatar du membre
Benoit
Admin
Messages : 6077
Enregistré le : 14 sept. 2007, 00:21
Votre German : Cox 1200 de 74
Bay Window de 78
Moteur : Combi EJ25. Cox EJ20G
Localisation : 74

Re: 1915 turbo

Message par Benoit »

Superflo a écrit :et préparées CNC
Elles sont comme ça à l'achat ou tu as fait faire? Car c'est du beau boulot!
Avatar du membre
Superflo
Membres confirmés
Messages : 2662
Enregistré le : 01 oct. 2007, 20:55
Votre German : 1303 de 75 evo8
Moteur : 2806cc T4 EFI
Localisation : 01 et 94

Re: 1915 turbo

Message par Superflo »

Les culasses sont achetées comme ça chez CB perf mais les Los panchito ne sont plus au catalogue, apparemment il n'y a plus de fonderie 043.
Avatar du membre
Xav
Membres confirmés
Messages : 349
Enregistré le : 01 janv. 2010, 03:05

Re: 1915 turbo

Message par Xav »

et c'est tant mieux!
Avatar du membre
diabolo
Membres confirmés
Messages : 1510
Enregistré le : 22 avr. 2010, 15:02
Votre German : 1302 1970 en mutation
Moteur : ej 25 turbal
Localisation : pairi daiza belgica

Re: 1915 turbo

Message par diabolo »

Pourquoi?
Avatar du membre
Superflo
Membres confirmés
Messages : 2662
Enregistré le : 01 oct. 2007, 20:55
Votre German : 1303 de 75 evo8
Moteur : 2806cc T4 EFI
Localisation : 01 et 94

Re: 1915 turbo

Message par Superflo »

Un peu de news, le moteur est fermé, j'ai du augmenter la volume des chambres de combustions pour baisser le rapport volumétrique, je n'ai pas pu le descendre autant que j'aurais voulu mais je ne voulais pas augmenter le deck height exagérément. Le RV est donc à 8,4:1 j'aurais voulu descendre à 8 et si le moteur avait été atmo uniquement j'aurais viser le 9,5:1.

Quelques photos:

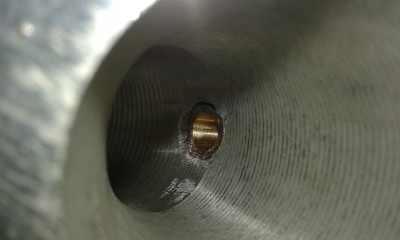

Guide d’échappement arasé
Guide d’échappement arasé

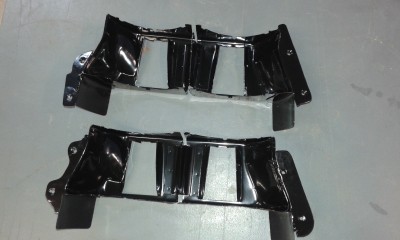

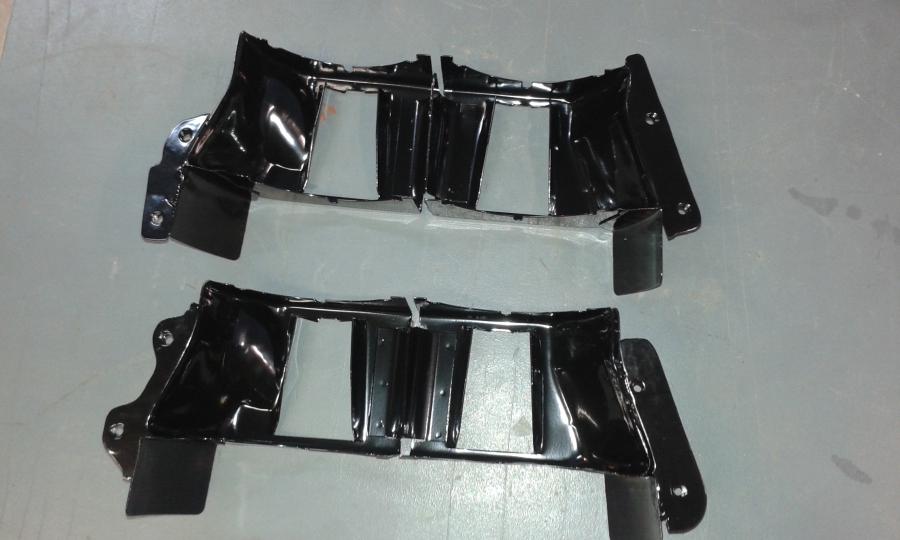

Tôles type3 modifiées pour se fixer aux couvres cylindres
Tôles type3 modifiées pour se fixer aux couvres cylindres

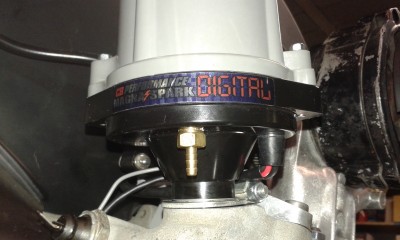

L'allumeur MagnaSpark Digital programmable
L'allumeur MagnaSpark Digital programmable
Avatar du membre
Superflo
Membres confirmés
Messages : 2662
Enregistré le : 01 oct. 2007, 20:55
Votre German : 1303 de 75 evo8
Moteur : 2806cc T4 EFI
Localisation : 01 et 94

Re: 1915 turbo

Message par Superflo »

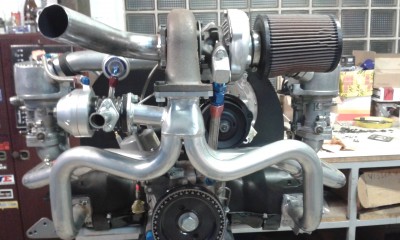

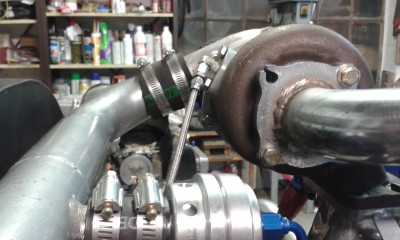

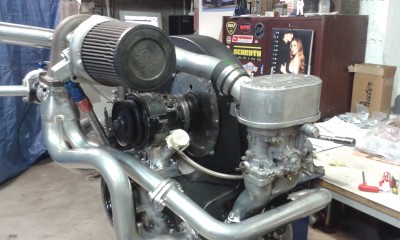

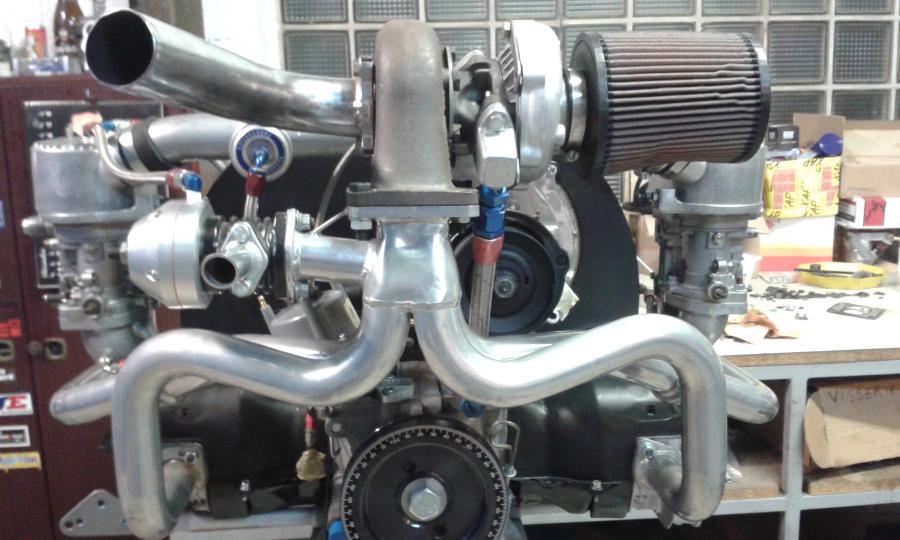

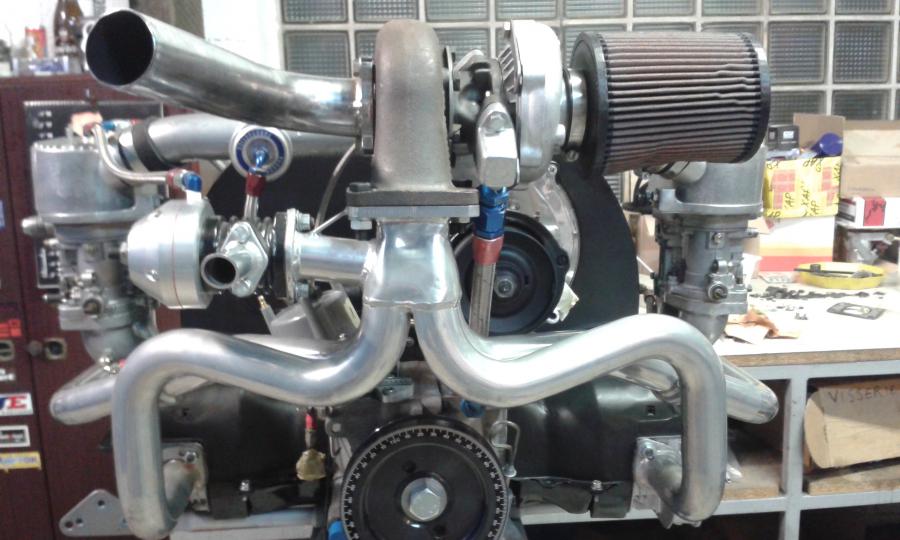

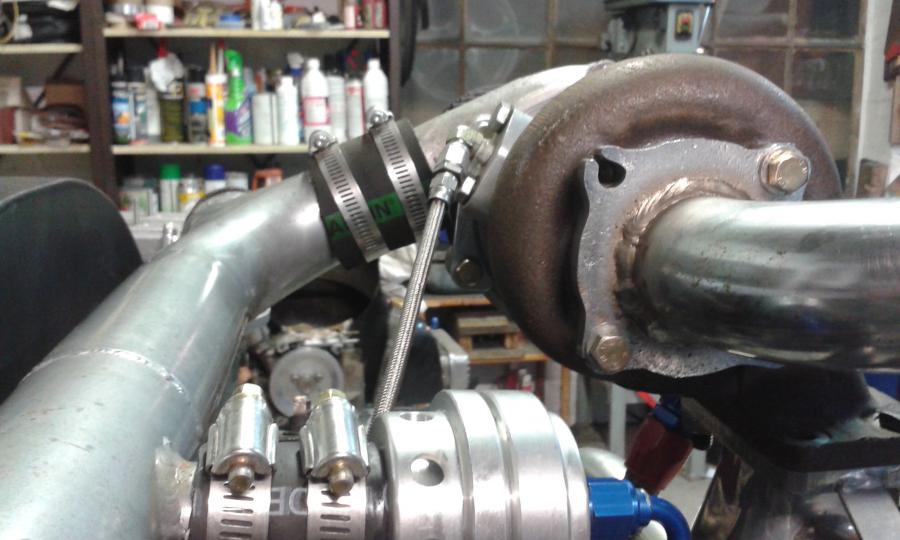

Ensuite les choses intéssantes ont commencé, j'ai monté à blanc le kit turbo, il y a pas mal de chose qui ne me plaisent pas comme les raccords montés au teflon, le retour d'huile du turbo qui n'est pas vertical, la prise de dépression/boost qui est pris que sur un cylindre et la manque de silencieux.
Avatar du membre
seb12
Membres confirmés
Messages : 349
Enregistré le : 21 sept. 2013, 22:49
Votre German : notch 1962
Moteur : EJ20 TURBO
Localisation : RODEZ 12

Re: 1915 turbo

Message par seb12 »

beau bébé quand même , ça a de la gueule !!!!!
Avatar du membre
vwcab1302german
Membres confirmés
Messages : 1054
Enregistré le : 25 févr. 2012, 15:50
Votre German : 1302 ls cabriolet
1302 ls cabriolet (en avancement tres leger)
1200 de 72 stock juste monté sur du 17
Moteur : EJ20 Subaru 125cv
Localisation : Le Mans

Re: 1915 turbo

Message par vwcab1302german »

C'est chouette esthétiquement un régal pour la rétine tu penses en sortir cb ?
Avatar du membre
Superflo
Membres confirmés
Messages : 2662
Enregistré le : 01 oct. 2007, 20:55
Votre German : 1303 de 75 evo8
Moteur : 2806cc T4 EFI
Localisation : 01 et 94

Re: 1915 turbo

Message par Superflo »

Niveau puissance je prends pas trop de risque au vu des culasses et de l'arbre à cames en disant qu'il devrait sortir 110-120ch sans le turbo. Avec la sural et la wastegate qui a un ressort de 8psi ça devrait faire 170-190ch. L'étape suivante c'est de monter un bon échangeur au dessus du moteur et la si on arrive à souffler a 14,5PSI (1Bar) on devrait avoir 220-240ch mais il y aura pas mal de mise au point à faire avec l'Innovate LM1 + LMA3 avant d'arriver à souffler a ce niveau.
Au point de vue alimentation en essence on a déjà une pompe injection 2,5 bars avec un régulateur de pression Malpassi pour carbu turbo qui fera varier la pression d'essence à 0,3bar + boost.
Avatar du membre
prototix
Membres confirmés
Messages : 2974
Enregistré le : 03 oct. 2007, 11:39
Votre German : 1200 1969
1303 1974
Moteur : T4 1910cc
T4 2366cc
Localisation : belgique

Re: 1915 turbo

Message par prototix »

C est.chouette, il y a du beau.matos, et du bon niveau de prepa avec les explications qui vont bien. Le peids a suivre ce post ;)
Avatar du membre
Benoit
Admin
Messages : 6077
Enregistré le : 14 sept. 2007, 00:21
Votre German : Cox 1200 de 74
Bay Window de 78
Moteur : Combi EJ25. Cox EJ20G
Localisation : 74

Re: 1915 turbo

Message par Benoit »

Ya pas à dire, dès qu'il y a un turbo, c'est beau!
Super boulot minutieux comme d'hab, et avec tous les petits détails "à la flo"...
Avatar du membre
marc1302
Membres confirmés
Messages : 468
Enregistré le : 27 sept. 2007, 20:23
Votre German : 1302
Moteur : typ 4 2256
Localisation : Paris - Frankfurt in Germany
Contact :

Re: 1915 turbo

Message par marc1302 »

Pour avoir eu la chance d'admirer ces Pieces sur l'établi plusieurs fois, c'était déjà un régal...
Mais la c'est carrerment de l'œuvre d'art!
Au top Flo, comme d'habitude!
